MOS Capacitor에 대한 Energy-Band diagram

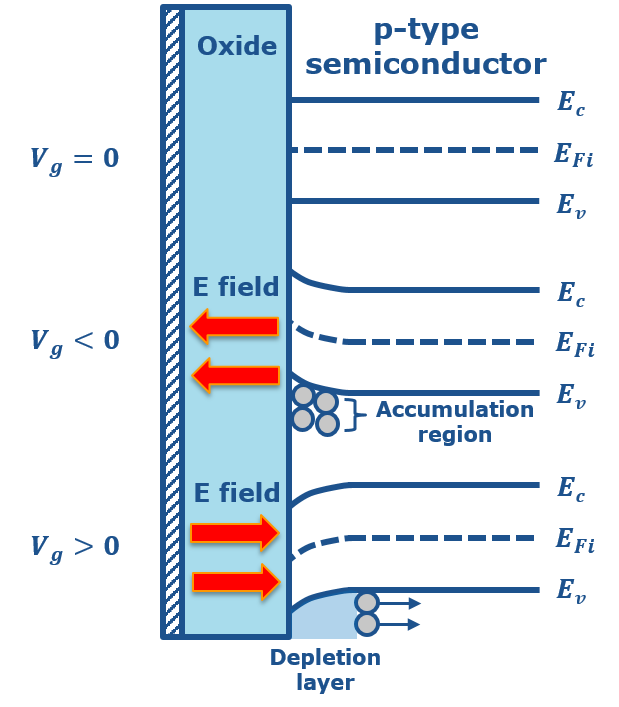

Energy-band diagram
01
Zero gate voltage(평형상태)
평형상태에서 Energy-band bendin이 없는 Flat band 상태라고 가정
02
Negative gate voltage
정공이 oxide-semiconductor 표면으로 이동하여 축적되어 축적층(Accumulation region)이 형성
03
Positive gate voltage
정공이 표면에서 먼 곳으로 이동하여 표면에 공핍층(depletion layer)이 형성
